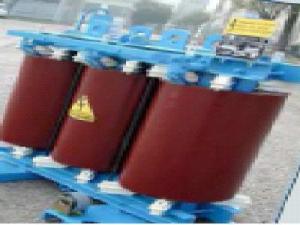

Transformatoarele din seria TES-R sunt proiectate să asigure puterea nominală în condițiile temperaturilor ambientale
definite de CEI 14-8 / IEC 726 și de următoarea diagramă. / The TES-R series transformers are designed in order to
supply the rated power with a rated ambient temperature as defined by CEI 14-8 / IEC 726 and by the following diagram.
Diagrama sarcinii nominale admisibile pentru transformatoare, clasa F de izolare,
funcție de temperatura ambientală / Continous rating for transformer, class F
insulation, as a function of ambient temperature
* Sarcina nominală continuă astfel încât să se evite micșorarea duratei de viață
* Continous rating for the transformer, as to avoid significant loss of life
%Pn = procentaj din sarcina nominală a transformatorului
t.amb. = temperatura ambientală maximă
t.cu.med. = temperatura medie a înfășurărilor
t.cu.max. = temperatura maximă a înfășurărilor
ACCESORII STADARD / OPTIOAL ACCESSORIES
4 roți bidirecționale / 4 bidirectional wheels
2 cleme de punere la pământ M12 / 2 earthing clamps with M12 screw bolts
1 plăcuță de identificare / 1 rating and data plate
4 urechi de ridicare / 4 lăcașe de tragere / 2 brățări de ridicare - 4 lifting lugs / 4 pulling eyelet / 2 lifting brackets
3 termorezistențe Pt100 Ohm pe înfășurările JT / 3 Pt100 Ohm thermoresistance on LV windings
1 cutie terminale auxiliare / 1 auxiliar terminal box
comutator ploturi primar / no-voltage tap changer on primary side
terminale MT / HV terminals with bolts and nuts
